Donde comprar condensadores

No hay Etiquetas
Entrada
Nuevo miembro

Niceforo

entradas: 6

15:36 01/05/2009

1

Estoy queriendo armar un chiller, ya compre la TXV, y algunas cosas pero estoy teniendo un problema inesperado el cual es encontrar algun lugar donde vendan condensadores de los que se usan generalmente para los equipos estos.

Alguien tiene algun dato de utilidad?

La idea seria alguno de este estilo. Lo ideal para mi equipo seria uno de 8 tubos a lo alto, y 5 hileras con un espaciado de 3mm.

Sorcerer, Silencer, Help needed.

Hardcore Extreme Level

quiq

entradas: 6758

19:45 01/05/2009

2

alguno de un aire acondicionado fijate si te sirve capas de un auto por ej

es el horacio pagani del foro quiq jaja … no creo que lo diga de mala manera solo que te lo dice de una forma que es como te tiraran un baldaso de agua fria jaja…pero bueno tenes que leer lo que realmente el quiere decir…despues la forma de expresarse es lo de menos

by boo2

Nuevo miembro

Niceforo

entradas: 6

21:38 01/05/2009

3

El tema es que por lo general, son digamosle planos (de una sola hilera), al igual que los de los aire acondicionados de ventana y esos. Podria llegar a conseguirse como condensador de eladeras pequeñas, pero nose, en los locales donde pregunte no me supieron asesorar.

Hardcore Extreme Level

street

entradas: 3749

21:59 01/05/2009

4

de 5 hileras no se si son tan faciles de conseguir, la mayoria que se ocnsiguen me conto mi profesor de maq termicas son de 2 o 3 hileras.

Nuevo miembro

Niceforo

entradas: 6

12:55 02/05/2009

5

Podrias conseguirme algun telefono, direccion o algo?

Desde ya te agradesco

Hardcore Extreme Level

street

entradas: 3749

15:15 02/05/2009

6
Cita Iniciado por Niceforo
Ver Mensaje
Podrias conseguirme algun telefono, direccion o algo?

Desde ya te agradesco

el lunes tengo clase de esa amteria, le puedo preguntar.

Hardcore Extreme Level

foly

entradas: 4215

21:57 06/05/2009

7

si el dinero no es un ploblema podes mandarlo a hacer…creo yo que en cualquier lugar donde hagan radiadores te lo pueden hacer….

Extreme Level

SACRO

entradas: 1064

19:11 15/05/2009

8
Cita Iniciado por Niceforo
Ver Mensaje
Estoy queriendo armar un chiller, ya compre la TXV, y algunas cosas pero estoy teniendo un problema inesperado el cual es encontrar algun lugar donde vendan condensadores de los que se usan generalmente para los equipos estos.

Alguien tiene algun dato de utilidad?

La idea seria alguno de este estilo. Lo ideal para mi equipo seria uno de 8 tubos a lo alto, y 5 hileras con un espaciado de 3mm.

Sorcerer, Silencer, Help needed.

Mira la verdad que un rad de 2 o mas ileras es muy restrictivo para el cauldal deaire que puede generar un cooler por mas que sea en PANAFLO, te recomiendo que trates de buscar uno comun en lo posible de cobre.

Si mal no recuerdo @itor hace rad para 3 fans y sale algo mas de 300 pesos seguramente eso si la calidad de este rad es incomparable con cualkier cosa que hallas visto.

Midle End Level

_wanako_

entradas: 214

21:44 15/05/2009

9
Cita Iniciado por SACRO
Ver Mensaje
Mira la verdad que un rad de 2 o mas ileras es muy restrictivo para el cauldal deaire que puede generar un cooler por mas que sea en PANAFLO, te recomiendo que trates de buscar uno comun en lo posible de cobre.

Si mal no recuerdo @itor hace rad para 3 fans y sale algo mas de 300 pesos seguramente eso si la calidad de este rad es incomparable con cualkier cosa que hallas visto.

Un rad no es un condensador, y la cantidad de fanes no hacen al caudal del fluído.

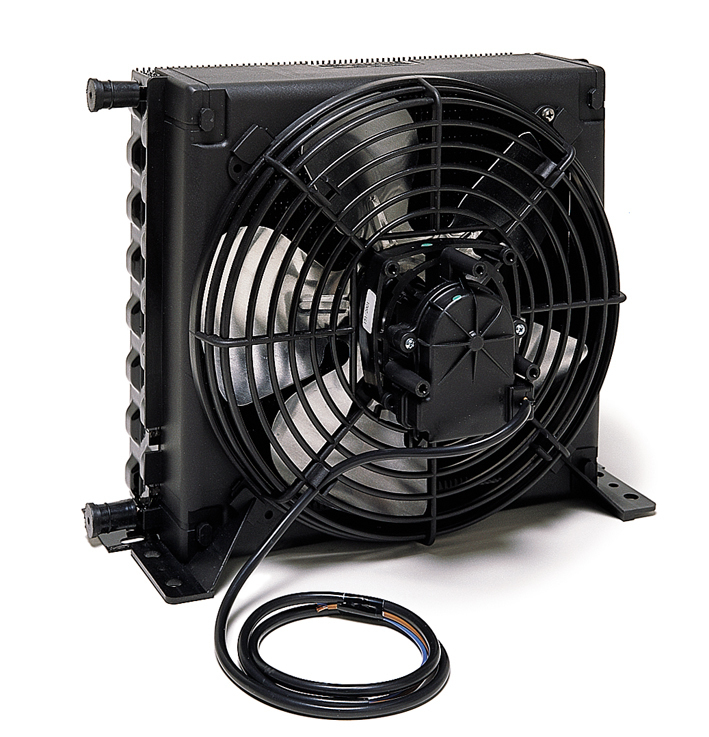

Es problable que la calidad de esos sea incomparable con cualquier otro que hallas visto, no es mi caso claro jeje.


El modelo de 750W mide tan sólo 185*184*170mm
Un poco más de 9 gambas pero es un condensador, no esos juguetes de tubos de aleación color cobre.

Lo que no me quedó claro es como compraste la VET y calculaste la toneladas para el refrigerante, el motor y su desplazamiento, la capacidad del evaporador, ¿y sin tener en cuenta el condensador? ¿compraste primero y calculás después? ¿no calculaste nada y estás improvisando a ver que sale? ¿ah?…

[SIGPIC][/SIGPIC]
MaximoOC: La velocidad del micro será expresada en octavos de milla cada quince días.

Hardcore Extreme Level

Sorcerer

entradas: 5065

07:05 18/05/2009

10

Como dijo wanako, un rad no es un condensador. Cumplen una funcion similar, pero estan diseniados de manera diferente.

Para entender la diferencia de manera simple, en un radiador los canios estan dispuestos en paralelo con tachos en los extremos. permitiendo la circulacion del refrigerante (usualmente liquido) con una menor restriccion. No esta diseniado para soportar una presion interna alta.

Los condensadores, por lo contrario, tienen los canios en serie, y estan diseniados para soportar una presion interna alta.

por otro lado, "esos juguetes de tubos de aleación color cobre", son mas de lo q uno realmente necesita para armar un equipo de refrigeracion para pc, asi q la bestia esa de 9 gambas es directamente una burrada. conosco gente q armo equipos de refrigeracion para su compu usando 2 espirales de cobre como condensador, y la carga de calor q largaba la maquina era tan poca q con eso alcanzaba …

wanako, los equipos de refrigeracion para PC se disenian de manera distinta a una heladera o aire acondicionado.

dado q se trabajan con cargas de calor conocidas, no hace falta calcularlas. y dado q las cargas de calor son tan infimas al lado de un sistema de refrigeracion comun, por lo gral hasta la mas chica de las partes comerciales esta sobredimencionada.

el mayor problema en ese quipo, es el uso de una TXV. las TXV no vienen en el tamanio q realmente haria falta, son todas demasiado grandes. tonces es completamente al dope y un gasto de guita sin sentido el usarla.

para un chiller q enfrie una computadora normal, con poner un compresor de 1/4+, con unos 300-400g de R22, un capilar de 0,8mm de 1.6m y el condensador mas chico q puedas conseguir o armarte, estas sobrado. el evaporador lo haces con un espiral de canio de cobre y listo.

si quieren armar equipos de refrigeracion para PCs, les doy un consejo. dejen todas las formulas q "saben" en la puerta y entren con la cabeza en blanco.

Midle End Level

_wanako_

entradas: 214

20:28 18/05/2009

11

Depende como se mire, no me guio de las porquerías que hacen en xs y demás foros, para eso fuí frigorista durante muchos años.
Primero se calcula/estima la carga, osea la carga máxima del micro en plena competencia con clocks altos, esto no es conocido, es estimable, ningún fabricante de micros te va a dar datos de diseño por más pequeño que sea, sólo hablan de TDP que es la mismísima nada a la hora de calcular Watts/Frigorías/etc.
De la carga se desprende la capacidad del evaporador relacionado con el refrigerante elegido, necesito un volúmen mínimo para que el líquido evapore en su totalidad a menos que quiera diseñar uno inundado, los que veo que fabrican son pequeños y tienen mucho retorno de vapor, lo mismo para el condensador, necesito un volúmen mínimo para licuar el gas de acuerdo al desplazamiento de líquido que necesito, la VET sirve para regular la relación Watts/Temp sin perder el gas y se adapta mejor a diferencias de carga, con un tubo capilar es imposible, todo esto se "calcula antes" de armar y todavía no hablamos de Temperatura, tiempo de puesta en régimen, aislación y tantos otros.
Por supuesto que se puede armar sin calcular, se puede improvisar, y ya vemos los resultados, equipos nacionales e importados para competencias que prometen -50°C y a plena carga se van acercando a 0°C, lo que vos proponés para un 24/7 y sin overclock funciona si, funciona mejor que un WC gastando cuantas veces más? armar un equipo de compresión de vapor que disipe grandes cantidades de calor es otra cosa.

PD: 9 gambas es en nuestro country lleno de comerciantes vivos, afuera se consigue 3 veces más barato, no tiene tubos y el chasis con el bafle son una sola pieza.

[SIGPIC][/SIGPIC]
MaximoOC: La velocidad del micro será expresada en octavos de milla cada quince días.

Hardcore Extreme Level

Sorcerer

entradas: 5065

14:23 19/05/2009

12

q se yo, desde mi limitada experiencia (limitada a equipos para PC, q es lo q se armar) esas cosas son para enroscarse en formulitas lindas q no t mueven un pelo a la hora de armar el equipo

1) la carga de calor la tenes acotada. Sabes q no vas a gastar menos del TDP, ni mas de lo q da la fuente. Sabes cuanto come la placa de video, cuanto rigidos, cuanto memorias. le restas eso a lo q da la fuente, y t va a quedar un margen tan reducido, q seguir haciendo calculos para definir exactamente cuanta carga tenes es irrelevante. 350,320 o 360w son lo mismo. particularmente dado q un micro no suele entrar en full load regularmente, es mas irrelevante todavia buscar un mayor grado de precision.

2) capacidad del evaporador? eso no existe en un phase. El evaporador se disenia para eficiencia, no para capacidad. Basicamente por q NUNCA vas a estar limitado por la capacidad, por ende es otro factor irrelevante. Lo q importa es q el calor salga del micro lo mas rapido posible.

3) volviendo a las nociones de refrigeracion convencional, olvidate de un volumen de expansion para los gases. los evaporadores para un micro trabajan inundados, por q refrigerante q no se evapora en el contacto mas directo posible con el cpu, es desperdicio. despues en la linea de succion pone un volumen para expandir los restos de refrigerante no evaporado para proteger el compresor si queres, pero en el micro, lo q importa es una gran superficie de contacto, lo mas cerca del core posible. en base a esa premisa fueron diseniados los evaporadores de aitor, y por eso le patearon la cabeza a cuanto disenio habia.

4) el tamanio del condensador esta dado pura y exclusivamente por la cantidad de energia q tenes q disipar. devuelta, calculos de volumen interno son irrelevantes, dado las cantidades infimas de energia a disipar, y de refrigerante utilizadas. nunca llegas a una situacion donde t quedes sin refrigerante en la alta. dado q circula muy poco refrigerante por minuto por el capilar, nunca entras en una situacion donde se t vacie el condensador. pero tampoco tenes suficiente refrigerante dentro del equipo, como para inundarlo.

5) como dije previamente, la VET es un desperdicio. simplemente esta fuera de lugar, por q no las hacen lo suficientemente chicas. estas trabajando con cargas de calor de COMO MUCHO 400w (o sea 344 frigorias) y eso incluso en las valvulas mas chicas, esta por debajo del minimo. o sea, q la valvula va a estar siempre abierta en exceso, y nunca va a estar trabajando realmente.

Por supuesto se puede opinar de armar sin calcular, sin nunca haber armado. y ya vemos los resultados, q es q realmente sabes mucho de refrigeracion, pero nada realmente util.
La razon por la q un equipo q tira -50c usualmente, pero se acerca a 0c en full load, no es la capacidad del resto del equipo. dios eso es lo mas facil de sobredimensionar, o acaso no decis haber leido XS? nunca t diste cuenta q los yankis brutos sobredimensionan todo? el tema esta, en q la eficiencia de los evaporadores, por mejor q sea el disenio, tiene un limite y pasado ese limite la temperatura empieza a subir, por mas refrigerante y capacidad q quieras darle. el refrigerante simplemente sale del evaporador sin haber podido absorver suficiente calor. y si agrandas el evaporador, pagas una penalidad de eficiencia por el tamanio, lo q tambien t lleva a la misma situacion.
si realmente queres opinar, empeza por aprender y no querer saber algo desde antes de empezar. si realmente nunca diseniaste un waterblock o un evaporador, es muy jodido q puedas entender esto.

lo q yo digo (no lo propongo, aca el q propone sos vos, yo ya lo hice) funciona para 24/7 con un overclock mas q considerable. 3.8ghz 1,4v en un micro q dificilmente pasaba los 3.4ghz como un core2quad revision B0 (B0 significa q fue el primer quad q hicieron, es un engineering sample previo a la salida de los quad comerciales, calenton y lento a diferencia de los q vinieron despues). eso lo logre gastando apenas 60w, solo 30w mas energia q un WC (medido con pinza amperometrica con el equipo corriendo). gastando menos guita en el armado del equipo q en un WC comercial (swiftech por ej).

armar un equipo de refrigeracion q disipe grandes cantidades de calor, es facil, simplemente agrandas hasta q llegas a lo q necesitas. lastima q aca no queres disipar grandes cantidades de calor, sino que muy poco calor, pero hiper concentrado. me parece q t equivocaste de juego, revisa lo q crees saber che …

PD: 9 gambas en nuestro pais ta mas q bien. son 300uss como afuera , por el equipo, y 600uss por saber armarlo. busca gente q lo sepa armar, y vas a ver por q son 600uss. el resto de la gente como vos, cree q lo sabe armar, pero simplemente nunca se puso a armar uno para poder darse cuenta q no sabe realmente de q esta hablando.
hablando en serio, por 300uss afuera no conseguis NADA, ni siquiera la promesa q nunca sucedio de OCZ. un equipo afuera de hecho cuesta MAS caro q aca, y armado con componentes inferiores (particularmente el conjunto evaporador/enclosure).

pero todo bien, si vos sabes tanto de refrigeracion grosa, armate un super equipo utilizando las formulas q decis, y no vas a tener inconveniente en tener muchisimos mejores resultados. suerte …

Midle End Level

_wanako_

entradas: 214

07:58 20/05/2009

13

Yo no discuto de diseño con improvisados, es perder el tiempo, cualquier ingeniero o ni tanto, cualquier estudiante de ingeniería que halla visto termodinamica II se te ríe en la cara, bué si es respetuoso no se te ríe pero te mira de costado, no tenés ni la menor idea de lo que significa ni siquiera calcular un evaporador, construí heladeras y freezers para banco de sangre y reparaba maquinas con motores a tornillo, verdaderas máquinas industriales y controlaba cargas variables cuando vos ni siquiera sabías lo que era un heladerita familiar, pero son tan atrevidos que se hacen llamar "builders" por favor, ya tengo gente en nuestro team insultando por la porquerías que les entregaron, que atrevidos, son tan atrevidos que sólo saben hablar del costo, la tarasca es lo primero, y tienen suerte porque sus clientes no trabajan en serio con refrigeración, es más, no tienen a veces ni idea de como funciona la compresión de vapor, te llegás a presentar en Frigor y del primer boleo terminás haciendo zapito por la gral paz jajaja.
Para qué estudiar ingeniería si total un tal Sorcerer dice que no hace falta, que país interesante éste, va lo de siempre, lleno de chantas.
Cuando alguien del team me pida un equipo si tengo ganas de hacerlo veremos la diferencia entre equipos berretas de improvisados y los míos, porque ya hace rato que tengo hechas maquinas para mí, y tengo desarrolladas piezas de refrigeración que me reservo, lástima que me puse a calcular antes, si sabía esto no hubiera perdido tiempo y me dedicaba a postear maquinas atadas con alambre y en mpc me hubieran llamado "el builder" jajajaja.

[SIGPIC][/SIGPIC]
MaximoOC: La velocidad del micro será expresada en octavos de milla cada quince días.

Hardcore Extreme Level

Sorcerer

entradas: 5065

10:26 20/05/2009

14

che pero master, aca el improvisado sos vos.

t cuento una anecdota para q la tengas en cuenta, a la hora de empezar a armar estos equipos, tanto silencer como yo recurrimos a "expertos" como aparentemente sos vos. gente q como vos sabe muchisimo de formulas, disenios y la tiene re grande por q arma equipos re grosos. y ninguno pudo diseniar un equipo q realmente funcione bajo los requerimientos establecidos. saben tanto de refrigeracion, q saben mas q la persona q les establece los requerimientos para q realicen el disenio, y en consecuencia hacen cualquier mierda.

anda a construir heladeras, freezers para banco de sangre, todo lo q quieras. lastima q aca tamos hablando de construir equipos de cambio de fase para PC, y ahi sos el n00b mas grande q hay. y no solo q sos n00b, sino q ademas estas un paso por debajo de una persona q no sabe nada, por q vos CREES saber, lo q implica q estas incapacitado para aprender.

si queres boquear, primero armate un super equipo como decis q sabes armar, y con los resultados sobre la mesa ahi charlamos.

no tenes idea de lo q se, ni que estudie pedazo de animalito (muy bien puesto tu nick por cierto). otra vez asumis saber lo q no sabes.

vos armaste equipos para vos? postiate un par de fotitos del equipo y los resultados por favor. eso si, maquinas de heladeria y el freezer del almacen de a la vuelta de tu casa no cuentan eh.

aca el unico improvisado sos vos, por q no tenes idea donde tas parado, yo empece por lo q vos sabes, vi q no aplicaba a la aplicacion en cuestion y volvi a 0.
vos no sabes una mierda de calcular, vos t crees el sr frigorista por q sabes usar un par de formulas Q T DIERON???

aca el unico chanta sos vos, un hablador q viene a explicar cosas de las q no sabe (sea por educacion formal, o por experiencia practica), yo tengo un equipo armado especificamente para la carga de calor que queria manejar, con el gasto energetico q queria utilizar, y con la temp de funcionamiento q queria tener, bajo el presupuesto que decidi gastar.

no si tenes razon, muy imprecisos mis calculos y definitivamente improvisado.

tomatelas hablador, volve cuando sepas de equipos de refrigeracion para computadoras, mientras tanto arreglale la heladera a tu vieja.

PD: vale aclarar q sabes tanto de refrigeracion, pero no pusiste 1 sola cosa q refute lo q antes dije y por que. anda a patear compresores n00b.

Hardcore Extreme Level

street

entradas: 3749

13:56 20/05/2009

15

sorcerer: y como calculaste la temperatura de funcionamiento y la potencia sin usar formulas, acaso eso no es ser improvisado? ojo no digo que tu forma de hacer los equipos este mal, pero vos lo podes hacer pork tenes mucha practica en el tema. alguien que recien se mete en este tema tiene que hacer calculos sino no podes estimar si lo que estas armando tiene sentido o no. hay dos clases de gente:

1) la que tiene experiencia y la tiene reclara en el tema, como vos.
2) los que usan las formulitas y consultan por ayuda a los que tienen experiencia para hacer algo 20 veces mejor, lease ingenieros/tecnicos que no se la creen.

Hardcore Extreme Level

Sorcerer

entradas: 5065

18:59 21/05/2009

16

street, vos podes basarte en formulas, y eso esta barbaro. siempre y cuando las formulas esten previstas para lo q vos necesitas armar.

si bien un equipo de cambio de fase para pc comparte los mismos principios q un equipo de refrigeracion hogarenio o industrial, los requerimientos del mismo son enormemente distintos.

entonces hay 2 opciones, saber MUCHISIMO de refrigeracion, lo suficiente como para modificar esas formulas. cosa q no aplica a practicamente NINGUN frigorista ya q todos heredan las formulas de alguien q las heredo previamente. y seamos realistas, por otro lado nadie se toma el laburo de rehacer las formulas para aplicarlas en un uso q no exactamente algo masivo.

la otra opcion es la experiencia, partir de una base, y empezar a probar y probar hasta encontrar la configuracion q mejor se adapta a los requerimientos.
los q no se pueden dar el lujo de entrar en un desarrollo evolutivo de prueba y error, pueden levantar informacion de experiencias ajenas, y partir de ahi. el problema de esto, es q se corre el riesgo de arrastrar errores ajenos y de hacer cosas sin saber por que.

el error q suele ser caracteristico de un frigorista, es creer q el evaporador es parte del equipo, cuando en realidad el evaporador ES el equipo. el resto de las partes son complementarias, pero sin evaporador no hay equipo. el resto esta 100% de adorno. simplemente como jamas diseniaron un bloque para transferir calor desde un micro a un fluido (sea agua o refrigerante evaporandose), simplemente les resulta ajeno esto, y en consecuencia cometen errores estupidos. tienen 20000 formulas con la q creen saber mas q un "improvisado", cuando realmente son ellos los q improvisan.

la pieza clave de un equipo de refrigeracion para pc, es el evaporador, si el evaporador no transfiere el calor del cpu al refrigerante eficientemente, el resto del equipo esta completamente de adorno. y lo unico q hace es consumir electricidad y hacer ruido.

los frigoristas, como el q postio anteriormente, ignoran q el problema no es ser capaz de absorver suficiente temp. el problema es transferirla lo suficientemente rapido.
en consecuencia a este error de parte de los frigoristas, se vieron evaporadores con disenios pateticos, gigantescos con una enorme superficie de contacto y una enorme masa de cobre (lo q se traduce en una gran capacidad, tema extremadamente importante para el sr wanako).
el problema, es q se olvidaro de q el calor no viene de un ambiente q rodea el evaporador como es en el caso de un evaporador de un aire acondicionado por ej, sino q en un phase el calor viene de un pequenio cuadradito de escasos 2cm3 en el mayor de los casos.
si uno hace un evaporador GIGANTE, la capacidad de transportar ese calor velozmente por parte del cobre no alcanza a quitarlo lo suficientemente rapido, y en consecuencia la temp de la pieza de cobre sube, y el cpu con ella.

por eso es q mientras los expertos frigoristas diseniaban bloques gigantescos con una cantidad de cobre obscena, aitor disenio un bloque con una gran superficie de contacto, extremadamente cerca del core, y donde el calor del micro pasaba casi instantaneamente al refrigerante.

por q casualmente, en las ecuaciones del sr wanako y compania, en ningun lado existe el factor "conductividad de calor" para el evaporador.

y es asi, como un evaporador q tenia escasamente 2 puchos de alto, logro patearle la cabeza en rendimiento a evaporadores gigantes q pesaban casi 800g, y median 7-8cm de alto.

una analogia simple para esto seria q los frigoristas t disenian un muscle car de la puta madre. con muchisima potencia para correr picadas. y no se dan cuenta q las ruedas con las q empuja el auto son ruedas de bicicleta. si la potencia no la podes usar, t quedas en el lugar quemando caucho.

no t digo q TODOS los frigoristas sean incapaces de armar un equipo bueno. simplemente es q la mayoria dice saber tanto, q se cree sus chamuyos y no es lo suficientemente humilde como para reconocer q no sabe puntualmente de ese tema. el flaco q me dio una mano con el vaciado de mi primer equipo, mientras dejabamos la bomba corriendo, le mostre algunos equipos y el tipo taba fascinado. era un tipo MUY capacitado, y q realmente sabia mucho. pero habia cosas q simplemente no sabia, y era lo suficientemente humilde para reconocerlo. no como otros frigoristas con el q tuvimos q lidiar silencer y yo, q por ej t decian q habia cosas q NO se podian hacer, como era el uso de ciertos refrigerantes en compresores "para los q no taban diseniados".
desde la ignorancia uno puede creer q un compresor de R12 no puede funcar con R502 por ej, la realidad es q el aceite es compatible con el refrigerante, y dado q los parametros de funcionamiento de un phase son completamente distintos a los del uso normal del compresor, hay cosas q usualmente no se podrian hacer q con un phase si se pueden hacer. es la diferencia entre saber y repetir lo q le dijeron. no siempre el q ata con alambre improvisa, y el q cambia partes sabe.

despues el resto del equipo es bastante simple. hay una "formula" casera basada en prueba y error por parte de los armadores de equipos.
esta ecuacion plantea lo siguiente:
con el refrigerante R404a/R507.
Con un centro en una carga de calor de 150w, 3m de capilar 0,7mm.
por cada 15w extra de calor, agregar 30cm de capilar.
por cada 15w menos de calor quitar 30cm de capilar.
Si cambias el refrigerante por R22 o R290, acortar 30cm.
Si cambias el capilar por uno de 0,6mm. multiplicar por 0,7.
Si cambias el capilar por uno de 0,8mm. multiplicar por 1,6.
Mantener el capilar entre 1,5 y 5m, siendo 3m el ideal.

Esta ecuacion, carece en un 100% de bases cientificas. Es 100% basada en la experiencia de armadores.

Entonces, teniendo un evaporador eficiente (esto es mandatorio, no opcional), y el largo del capilar. Ahi podes pasar a elegir el compresor. tenes q tener un compresor con suficiente desplazamiento como para tener un buen vacio en baja (a mayor capacidad, mayor refrigerante deja pasar el capilar, y por ende es mas jodido mantener en un profundo vacio el lado de baja presion). Pero tampoco uno quiere poner algo demasiado grande, ya q si lo va a usar 24/7 tanto el ruido como el consumo electrico es letal.
Por ultimo, sabiendo para q carga de calor configuramos el equipo, sumado a la cantidad de calor q le aporta el compresor al refrigerante (por q hay q recordar q el motor del compresor disipa gran parte de la energia q consume como calor, ya q no es 100% eficiente), podemos buscar un condensador q se adecue a dicha carga de calor. Por lo gral esto no es un problema ya q los condensadores, hasta los mas chicos estan sobrados de capacidad para lo q disipa un phase.

entonces street, si partis de 0. lo IDEAL, si realmente queres poder diseniar tu equipo, la posta es q pruebes una y otra vez, para aprender y armarte tu propia receta.
si lo unico q queres es armar un equipo q funcione y ya, basate en info ajena. del vamos t digo q la receta q puse mas arriba, si bien t deja bastante cerca de lo q es una puesta a punto buena, yo siempre le deje 20cm mas de capilar de lo q decia esa formulita. a mi por prueba y error me dio mejor resultado eso.

mi equipo, el ultimo q arme tiene la siguiente config:
*Compresor Tecumseh TW1380YS para R134a (Aceite Alkybenceno)
*Condensador de 7x3 filas, de 14x14cm.
*2,6m de capilar 0,8mm
*Refrigerante R402A
*Evaporador MA1 de Aitor

saludos street.

High End Level

eduardohal

entradas: 579

19:06 21/05/2009

17

Consoladores dijo???
Yo si queres te tiro un par de direcciones….jeje
