[worklog] gabinete de madera

No hay Etiquetas
Entrada
High End Level

lukkk

entradas: 650

14:02 30/08/2007

1

bueg, debido a q mi pc se torno insoportable cuando uno quiere irse a dormir y dejar descargas activas decidí mandar todo a-la-merde y armar mi propio gabinete de madera con el fin de poder aislar el ruido lo más posible.

La madera que estoy usando es fibrofácil de 9mm (o MDF como se lo conoce en el exterior).

El diseño está más o menos basado en el Antec p180 del cual saque la idea de contruir 2 compartimientos: uno para la fuente y los discos y otro para las únidades ópticas y el mother con su parafernalia.

En total voy a utilizar 3 coolers de 120mm los cuales estarán regulados y poseeran sus respectivos filtros.

Para los soportes de las demas piezas de hard voy a cortar algun gabinete viejo para quedarme con la caja de HD's, lectoras, panel trasero y tal vez bandeja del mother (q a esta altura es más posible q lo atornille a la madera y listo)

las fotecas de lo q tengo hasta ahora:

empecé con los cortes de madera y haciendo los distintos agujeros para las tomas de aire. (cabe aclarar q una vez q uno tiene las medidas exactas es una boludez porq vas a easy y te cortan todo a la medida)


usé una broca de 16mm de cabeza plana para madera para los agujeros.

luego (y gracias a la ayuda del infaltable diccionario de la Real Academia Española) me dispuse a presentar el gabinete

eso fue ayer, hoy termine la 2da tanda de agujeros y presenté el cooler para ver como quedaba

algo muy útil q me di cuenta es q si tenes una rejilla dando vueltas viene muy a mano para marcar los agujeros para atornillar el cooler

buep eso es todo por ahora, tengo q comprar un minitorno para emprolijar los tornillos y que quede todo a nivel y hacer los cortes en el panel trasero y el frente para las lectoras.

lukkk @ cod2

Extreme Level

Actuario

entradas: 1617

14:15 30/08/2007

2

Que bueno, hay que ver como se comporta con la temperatura, pero es un linda idea. Después mostranos como quedó finalizado y si realmente bajó el ruido.

Hardcore Extreme Level

jose_073

entradas: 4258

14:17 30/08/2007

3

Muy bueno che, esperamos ver cómo queda.

Con qué lo vas a terminar? (barniz, pintura, etc)

Saludos

Miss you: AMD Athlon 4200@2800 1.2v – Biostar TForce 7050 – OCZ Gold 800 CL3 – XFX 9600GT
High End Level

arielro85

pilar

entradas: 588

14:32 30/08/2007

4

muy lindo …fijate de barnizarlo o protegerlo ..pero solo por fuera.. ya que un barnizado interior ..creas o no afecta en las temps!! exitos!

Asus M489GTD pro USB3 // Phenom II X 6 // Kingston KVR 1333 2 x 2gb // Asus Ati 5770 // Thermaltake Armor Jr // Raid 2 x 320 // OCZ Gamer Xtreme 600w
High End Level

santiagobozzini

Pergamino, Bs As

entradas: 724

14:58 30/08/2007

5

la idea esta genial! espero que no tengas problemas con la temperatura, porque la madera no disipa calor con facilidad, al contrario: lo acumula. con respecto a la proteccion, si bien seria para darle un acabado, una terminacion mas pituca, quizas sea un factor para retener el calor dentro del gabo… pero si los coolers te permiten una buena circulacion de aire y logras tener una renovacion constante todo va a funcar joya!
el ruido lo vas a aislar con total seguridad… otra idea seria hacer un gabinete con maples (el carton sobre el cual vienen los huevos de gallina) que es lo que generalmente usan para hacer una habitacion acustica (ultra casera lo-atamo-con-alambre)
exitos, y segui manteniendonos al tanto con este proyecto!

Extreme Level

santiamd

entradas: 1453

15:01 30/08/2007

6

muy muy bueno.!! pero hojo que no se transforme en un horno!

Extreme Level

eljan

entradas: 2741

15:21 30/08/2007

7
Cita Iniciado por santiamd
Ver Mensaje
muy muy bueno.!! pero hojo que no se transforme en un horno!

ni en una fogata XD la madera esa no es un poco pesada?!?

"There's no place like 127.0.0.1"
Extreme Level

El Pibe Tigre

entradas: 2947

15:23 30/08/2007

8

si lo refrigeras bien y manejas bien el tema delflujo de aire, no as a tener problema, capaz unos gradospor encima de un gabiente ocomun, pero nada desorbitante

www.Moddear.com.ar - Tu comunidad Modder en Argentina
Midle End Level

javito_loco

entradas: 493

15:29 30/08/2007

9

creo que va a ser peor el ruido, ya que la madera

INTEL CORE2DUO 6550 @3200 MHZ.-.-ASUS P5K-SE-.-2 x 1GB SUPERTALLENT DDR2 800MHZ CL5 + 1GB-.-NX 8800GT-.- SEAGATE BARRACUDA 320GB SATAII 16MB DE BUFFER-.- TOPITO DE 520W P5-.- ASUS DVD-RW.-.CODEGEN BRIZA

Extreme Level

santiamd

entradas: 1453

15:31 30/08/2007

10

mmm nosee por que la madera va a aislar bien el ruido.. osea es un buen aislante de sonido..
y con el peso sii.. depende del tamaño.. pero seguro que si bastante peso..

Hardcore Extreme Level

moltar

moltar

entradas: 4098

15:52 30/08/2007

11

Esta piola, el año pasado yo queria hacer un gabo de madera, pero cuando me puse a pensar en medidas y todo (no tenia un gabo para cortar y usar las parte) me dio paja y lo abandone xD

Esta bueno, te esta quedando prolijo

Volvere… y en mayor numero.
No one will remember if we were good men or bad. Why we fought, or why we died.
All that matters is that two stood against many. That's what's important!, Conan "The Barbarian".
Hardcore Extreme Level

ivan quaglia

entradas: 14363

16:56 30/08/2007

12

que buena inspiracion che ya te voy a copiar el design para poder dormir de noche eejej

Hardcore Extreme Level

synxll

entradas: 5405

17:12 30/08/2007

13

Muy bueno, voy a seguir de cerca el worklog, ya q siempre me llamo la idea de un case en madera. Felicitaciones va quedando muuuy lindo

Notebook HP Pavilion DV7 3067CL (17,3', hd4650 1gb GDDR3, AMD Turion II m600 2.4ghz, 4gb Memoria, 500gb 7200rpm, dvdrw)

Guia para armar PC Gamer al menor precio

Hardcore Extreme Level

Massimen

Rosario

entradas: 3160

17:27 30/08/2007

14

Cuida las temp, la idea está muy buena

Extreme Level

Officer.Sanchez

entradas: 2252

17:34 30/08/2007

15

Buena esaa!!!! te esta quedando re lindo el gabo , quiero ver más fotos .

Extreme Level

conrado

entradas: 1186

17:48 30/08/2007

16

u exelente.. no le aflojes che.. creo q nos estas dando el envioncito q nos falta a algunos

[Review] Netbook Acer Aspire 1410 11,6", Intel SU2300 CULV, GMA 4500MHD, 2GB, 160GB WD Scorpio Blue, HDMI, 6 celdas (4400 mAh)..

Mi blogsito Hardsoft Geek

Hardcore Extreme Level

McGiver

entradas: 3433

17:50 30/08/2007

17

Yo te hago una pequeña recomendación… Mutila el gabo viejo y quedate con el fondo, donde va atornillado el mother… Esto te va a servir para poner y sacar el mother con todo montado.
Pero el objetivo primordial de eso sería que tengas masa, conectar de alguna manera todos los opticos y el chasis del disco a la chapa esa. Es lo que yo haría.

Saludos.

Midle End Level

javito_loco

entradas: 493

17:50 30/08/2007

18

porque sera que usan cajas de madera para hacer parlantes???

INTEL CORE2DUO 6550 @3200 MHZ.-.-ASUS P5K-SE-.-2 x 1GB SUPERTALLENT DDR2 800MHZ CL5 + 1GB-.-NX 8800GT-.- SEAGATE BARRACUDA 320GB SATAII 16MB DE BUFFER-.- TOPITO DE 520W P5-.- ASUS DVD-RW.-.CODEGEN BRIZA

Hardcore Extreme Level

ivan quaglia

entradas: 14363

17:57 30/08/2007

19

por que tienen buena "acustica", no entiendo nada de musica pero entiendo esto como que el material hace "rebotar" las ondas de una manera particular, y no tiene que ver tanto con que no sean un aislante sonoro, sin que debido a sus caracteristicas(porosidad densidad, etc) "dirigen" el sonido sin malas distorsiones

Hardcore Extreme Level

McGiver

entradas: 3433

18:04 30/08/2007

20
Cita Iniciado por javito_loco
Ver Mensaje
porque sera que usan cajas de madera para hacer parlantes???

Porque no vibra.

Midle End Level

Fede666

entradas: 484

18:30 30/08/2007

21

Felicitaciones, si el gabinete está bien ventilado no vas a tener NIGÚN problema de temperatura. La ventilación es lo que la determina, NO el material con que esté fabricado el gabinete, de hecho, existe el mito de que los gabinetes de aluminio son mejores en este aspecto respecto de los de acero, FALSO!
Lo bueno de usar MDF, es que te puede ayudar mucho a reducir el ruido ya que es mucho menos resonante que cualquier metal, el principal origen del ruido de las PCs es la vibración, y NO tanto el ruido que generan los componentes. Lo más importante es el material y la RIGIDEZ de la construcción.

Si me permitís algunas sugerencias, te diría de utilizar ventiladores con bujes y no con rulemanes, no utilizarlos a más de 1.000/1.200 RPMs y que sean de buena calidad, sobre todo, que el bastidor sea pesado (limita la transferencia de vibraciones del motor), otra, es tratar de alejarlos un poco de la rejilla de entrada.
Utilizar ductos para dirigir el flujo de aire, tratar de amortiguar de alguna manera el montado de los discos.
En cuanto al gabinete, por ej, ponerle patas de goma y, en la medida que puedas, para reducir más el ruido podés utilizar un sandwich de MDF – corcho – MDF.

Acá te paso un link que te puede ser util para alguna idea: http://www.maximotec.com/showthread.php?t=18041

También acá hay muchas sugerencias: http://www.silentpcreview.com

Extreme Level

Adris

QueTi

entradas: 1311

19:04 30/08/2007

22

Que bien, nunca me hubiera imaginado algo asi Suerte con eso! Y segui mostrando!

Ada Lovelace (1815-1852) : "Esta máquina puede hacer cualquier cosa que sepamos cómo ordenarle que la ejecute…"

Extreme Level

santiamd

entradas: 1453

19:41 30/08/2007

23

osea se hacen parlantes con madera por lo que dice ivan.. como es un buen aislante hace rebotar el sonido.. por eso muchos estudios de grabacion viejos tenian todo madera al rededor de las paredes.. que eso mejoraba muchisimo la acustia..o los lugares de ensayo de las bandas hacia que el ruido no molestara a vecinos.. ahora esta funcion la cumple la goma espuma que se ve en los estudios o en los cines…

Extreme Level

Ivan

entradas: 2693

20:04 30/08/2007

24

Zarpada proligidad, la verdad, felicitaciones. Te esta quedando de lujo. Postea mas fotos a medida que vayas avanzando asi vemos como termina.

"LIFE CAN BE GOOD WITH THE RIGHT PEOPLE" – Andi Deris
High End Level

lukkk

entradas: 650

20:21 30/08/2007

25

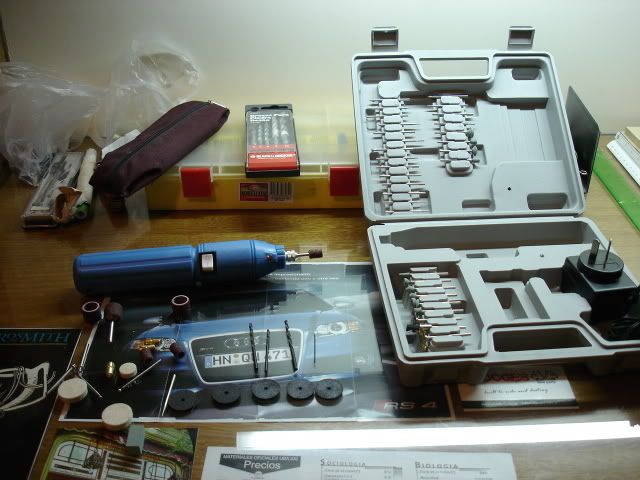

jauj nueva adquisición:

Compré lo más barato que encontré ya q es sólo para usarlo para esto, lo pagué 50 pirulos y por ahora viene bien. De ultima si se rompe no perdi mucho y ahi si me compro uno de marca.

lukkk @ cod2

Extreme Level

santiamd

entradas: 1453

20:34 30/08/2007

26

tenes idea de cuantas rpm tira?

Extreme Level

okorn

entradas: 2065

21:02 30/08/2007

27

Lindo proyecto, simpre tuve la idea de hacer algo asi, pero no tengo muchas herramientas en mi casa

Costo aprox?

High End Level

lukkk

entradas: 650

00:05 31/08/2007

28

un pequeño update antes de irse a dormir

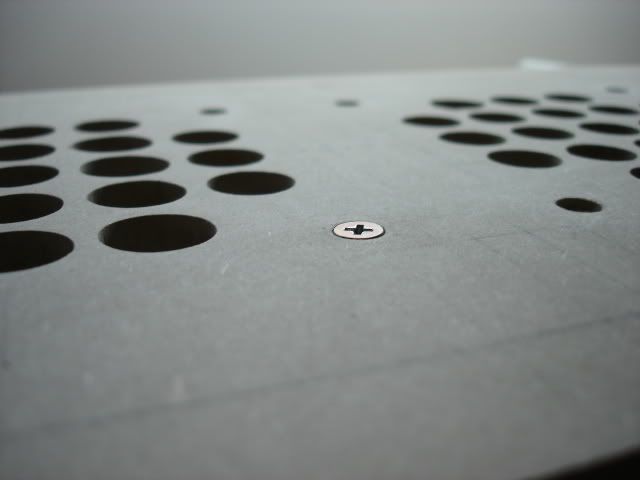

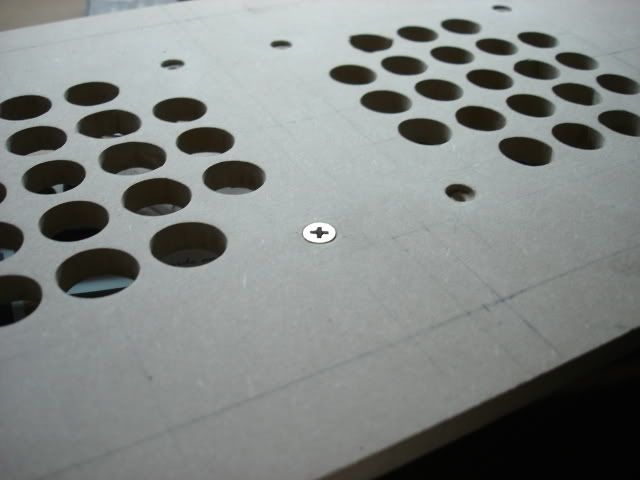

así van a quedar todos los tornillos del gabinete, aunq tal vez los rebaje un poco mas y los termine cubriendo con masilla al final para un acabado mas prolijo.

lukkk @ cod2

Hardcore Extreme Level

McGiver

entradas: 3433

00:11 31/08/2007

29

Realmente destaco la prolijidad con la que estás haciendolo.
Mantenenos al tanto.

Midle End Level

S T

entradas: 104

00:22 31/08/2007

30

Excelente proyecto, lo voy a seguir de cerca porque es muy interesante.
Una observación, esos agujeros para los fanes no son muy restrictivos? Me da la impresión de que va a repercutir en el paso del aire y el ruido que éste genere. Por ahí estoy equivocado.
Btw, te está quedando muy prolijo y bonito.
