Armar tu propio LCD para el gabinete

No hay Etiquetas
Entrada
Nuevo miembro

extreme

entradas: 13

11:28 27/05/2009

121

Altober. mir en lomas la verdad que no se pero si en capital, la casa se llama SYC semiconductores y componentes (Parana 274 – Tel. 4371-5300
Espero te sirva yo pregunte y me salia 80 pesos el de 4x20.
Saludos
eXtreme.
Te paso como hacerlo por puerto usb en ves de por puerto paralelo.
http://www.maximotec.com/showthread.php?t=76738

Nuevo miembro

Altober

entradas: 4

18:27 27/05/2009

122

Mil gracias x la data extreme, pegarme un pique hasta Paraná no es la muerte de nadie.
Ya mismo voy a mirar el proyecto "USB".
Gracias de nuevo!! Saludos!

Edit 1:
La verdad que el proyecto USB tiene obvias ventajas sobre el proyecto por puerto paralelo:
1) Primero que nada el tema de la conectividad.
2) Poder conectarlo y desconectarlo sin ningún problema.
3) Llevarlo facilmente de una PC a otra.
4) No depender de un puerto que en algunas PC's ya no está presente.
5) Tener los datos y la alimentación eléctrica en el mismo cable sin tener que tomarlo desde otro lado.

Y la lista podría ser mucho más larga, pero principalmente todo está enfocado hacia lo moderno y vigente del USB, y lo antiguo y con tendencia a ser discontinuado del Puerto Paralelo.

Peeeeeero… Peeeeeero… Si bien hace unos años atás me le animé a "calcar" un circuito en una plaqueta virgen, y construir una fuente de alimentación de corriente continua (0-24volts 2amp), comprando cada uno de los componentes… la verdad que hoy miro el proyecto USB y me "asusta" bastante, en cambio este proyecto por Puerto Paralelo me parece mucho más fácil, para alguien que como yo, en lo referente a electrónica viene bastante "achanchado", y hace mucho tiempo no construye nada con sus propias manos.
Mañana o pasado lo paso a buscar por Paraná el display, y espero contarles de mis avances

Edit 2: (Consulta)
Bueno… ante la ausencia de respuestas me tiré a terminarlo yo solo, con mis dudas a cuestas, pero finalmente salió todo bien y el display (azul) está funcionando correctamente en mi PC.
Una sola acotación, si leemos en la página 1, el tutorial que da inicio a este thread, veremos que en la lista de componentes a comprar el autor especifica bien claro que los potes deben ser de 10K Ohms y de 100K Ohms, pero después leyendo las respuestas que da el mismo autor, en otra página veo que le dice a alguien que pregunta que el segundo pote era de 100 Ohms
Viendo el brusco (e inútil en parte) recorrido que tiene el pote de 100K, es fácil imaginarse que en efecto… el pote debe ser de 100 Ohms, no de 100K Ohms como dice en la lista de materiales al inicio de este tutorial.
Además tengo entendido que cuando no se pone nada es como obvio que deben ser Ohms y en el diagrama original de LCD Smartie solo dice "100".
Saludos… vine para quedarme en esta comunidad (si soy bienvenido y me aceptan) y gracias a quienes me dieron una mano.

High End Level

sampower

entradas: 648

21:28 04/08/2009

123

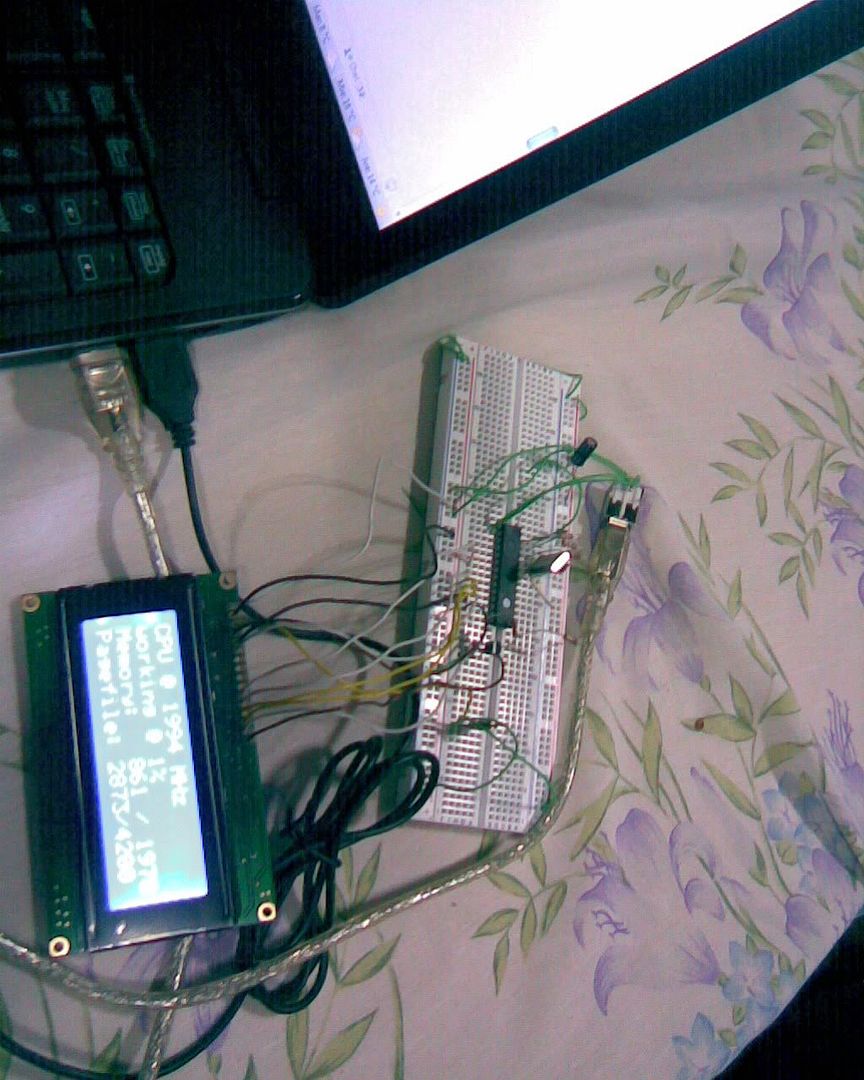

Aca les dejo una foto del mio por hecho por USB =D

Un conector es el USB del mouse, el otro ven claramente que va a la protoboard jejeje.

salu2
sampa

"Nunca andes por el camino trazado, pues él te conduce únicamente hacia donde los otros fueron." (Grahan Bell)
[SIGPIC][/SIGPIC]

Moderador

DJ_Rufa

Argentina

entradas: 5191

22:41 04/08/2009

124

Excelente, me habia comido la publicacion de que habia como ponerlo usb. Este mismo finde me pongo a hablar con alguien que la tiene mas clara que yo para hacer el pcb, asi convierto el mio a usb. Y felicitaciones sampa, excelente como te quedo. Encima vi que esta el dll, asi que de pecho lo pones en el lcdsmartie y calculo que debe andar tambien, o no?

High End Level

sampower

entradas: 648

22:53 04/08/2009

125

es con LCD smartie, pic 18F2550. Cuando lo tenga bien armado y el PCB hecho subo todo todo.

"Nunca andes por el camino trazado, pues él te conduce únicamente hacia donde los otros fueron." (Grahan Bell)
[SIGPIC][/SIGPIC]

Moderador

DJ_Rufa

Argentina

entradas: 5191

23:36 04/08/2009

126

Ahh, es con un pic diferente al de extreme? Si es asi, espero un poco mas por ahi, asi veo cual es mas simple, ya que no tengo idea de electronica, soy corajudo nomas, jaja.

Extreme Level

adrian023

entradas: 1233

00:23 26/08/2009

127
Cita Iniciado por sampower
Ver Mensaje

Aca les dejo una foto del mio por hecho por USB =D

Un conector es el USB del mouse, el otro ven claramente que va a la protoboard jejeje.

salu2
sampa

Ese LCD se puede poner en una bahia 5/2, pero ocupa 3 bahias, lo cual te deja lugar para solo una lectora. En la foto de mi avatar se puede ver que en mi viejo gabinete tenia el LCD en la bahia, ese mismo de 4*20.

Midle End Level

LUKELUKE

entradas: 119

11:18 28/08/2009

128

tengo el lcd que me vino con el gabinete, y que nose porque ya no me anda… osea quedo la luz azul pero no tira mas info, se quemo?
de lo contrario lo puedo usar para hacer esto?

Extreme Level

adrian023

entradas: 1233

11:32 29/08/2009

129

Deberias desarmarlo con cuidado y ver sin no se solto alguna soldadura. Que se queme es poco probable a noser que alla recibido alguna descarga.

Midle End Level

LUKELUKE

entradas: 119

11:20 31/08/2009

130
Cita Iniciado por adrian023
Ver Mensaje
Deberias desarmarlo con cuidado y ver sin no se solto alguna soldadura. Que se queme es poco probable a noser que alla recibido alguna descarga.

Como me doy cuenta si esta quemado?
El lcd se ve como en la imagen que puse, pero todo azul, sin data
Hoy voy a ver si puedo sacarlo del gabinete

Midle End Level

LUKELUKE

entradas: 119

23:39 06/09/2009

131

EDIT:
Bueno gente, saque el lcd que traia mi gabinete.
dejo las fotos para ver si me pueden dar una mano sobre que puedo hacer para que funcione.






salu2

edit: arregle los links

Hardcore Extreme Level

Chilanpi

entradas: 3553

10:11 07/09/2009

132
Cita Iniciado por LUKELUKE
Ver Mensaje
de lo contrario lo puedo usar para hacer esto?

No es el tipo de LCD que se usa para este proyecto, que son de X Filas por Y columnas, es una matriz de puntos. Tu LCD es "fijo" y tiene varios (4 creo) números de 7 segmentos y algunos iconitos fijos.

Salu2

Midle End Level

LUKELUKE

entradas: 119

12:16 07/09/2009

133

Gracias por la respuesta
De todos modos puedo hacer algo util con este LCD ?

Hardcore Extreme Level

Chilanpi

entradas: 3553

16:17 07/09/2009

134
Cita Iniciado por LUKELUKE
Ver Mensaje
Gracias por la respuesta
De todos modos puedo hacer algo util con este LCD ?

Con ese LCD sólo podés hacer lo que venías haciendo hasta que se te rompió. Te dice, la hora, la temperatura, y un par de cositas más.

Salu2

Midle End Level

LUKELUKE

entradas: 119

17:10 07/09/2009

135

ok, lo tiro a la mierda entonces
gracias.

saludos!

High End Level

niconico

Capital

entradas: 710

17:26 07/09/2009

136
Cita Iniciado por sampower
Ver Mensaje
es con LCD smartie, pic 18F2550. Cuando lo tenga bien armado y el PCB hecho subo todo todo.

Hola Sam che primero felicitaciones.
Y por favor no te olvides de subir todo despues cuando termines con lujo de detalle ya que hoy en día la utilización seria por medio de usb.

Saludos

Folding Team MaximoTec
Nuevo miembro

pergamino222

entradas: 3

00:26 11/10/2009

137

hola amigos, primero que nada saludarlos
decirles que soy nuevo en este foro
felicitar a su vez al creador de este tema
y decirles que despues de 3 dias
por fin tengo funcionando el lcd en mi pc
en breve postiare imagenes, lo hice con un lcd
alfanumerico 4x20 amarillo que en mi pais me costo
algo asi como 24 dolares al que la interese
posteo la direccion http://www.olimex.cl (chile)
absolutamente responsable y hacen envios al extranero
en mi caso lo enviaron a provincia
el punto es que no logro que me muestre la tº de la cpu
a que se debera ¿configuracion? ¿plugin?
agradesco cualquier ayuda
saludos

Nuevo miembro

pergamino222

entradas: 3

15:44 12/10/2009

138

holas a todos, primero que todo felicitar a willy por esta excelente
guia, segundo comentar que luego de tres dias de trabajo logre
hacer funcionar el LCD y es un gran orgullo, a aquel que le interese
puede visitar esta web
http://www.olimex.cl/product_info.ph…roducts_id=225
en ella encontrara un display 4x20 que es el que use yo
luego subo fotos
ahora mi duda como se hace para conbinar distintos plugin
y configurar el del correo por ejemplo
ademas le hize unas pequeñas modificaciones al original
el potenciometro de 10K y cambie por un switch de tres posiciones
con 3 resistencias una de 1,5 ohms, otra de 10ohms y por ultimo
una de 8,5k para lograr iluminaciones preestablecidas y el otro potenciometro lo cambie por uno de 50k logrando resultados aceptables (como yo lo veo) saludos desde chile

Nuevo miembro

pergamino222

entradas: 3

17:15 12/10/2009

139

olas ya arme mi lcd 4x20
mi problema es que no me muestra
ni la temperatura del procesador y la velocidad del ventilador
espero vuestra ayuda
y de antemano muchas gracias

Nuevo miembro

technopedro

entradas: 7

10:05 21/01/2010

140

tampoco tengo tiempo pero está re bueno! gracias por el aporte

Midle End Level

JUDAS

entradas: 243

16:37 25/01/2011

141

Entrada editada a las 17:01 – 25/01/2011 por JUDAS


Hola gente hoy llame a una empresa en el centro y el lcd 4x20 con backligth sale 84 pesos mas iva dejo los datos por si alguno le sirve, tambien tiene el lcd grafico de 128x64



Microelectronica *4375-0066 – Parana 180 CABA.

GM Electronica *4953-1324 – Rivadavia 2458 CABA.



Ahora bien Rufa, como es la conexion del LCD Grafico de 128x64 – CGM-12864 ($125 pesos) Si me tiras una soga ahi me casto unos mangos mas y compro ese que queda mucho mas lindo.



Un saludo y gracias.

Moderador

DJ_Rufa

Argentina

entradas: 5191

17:13 26/01/2011

142

Judas, primero, y sin animos de ofenderte, fijate la proxima vez que revivas un tema. Este tema estaba sin usarse desde 21 de enero de 2010 (hace mas de un año), nomas que con el cambio de sistema del foro, se volvio a abrir.

Pero bue, ya que se abrio, trato de responderte:

Nunca hice ningun lcd grafico, por lo que estoy casi como vos. Pero basandome en la experiencia con mi lcd alfanumerico, fijate si viene con controlador o no. Si viene con controlador, tenes que fijarte que exista algun driver para este, y buscate alguna guia que te indique como conectarlo ya sea por paralelo, usb, etc.

Saludos.

Midle End Level

JUDAS

entradas: 243

11:34 28/01/2011

143

Rufa, ante todo gracias.

 Busque este post ya que encontre de casualidad donde poder conseguir el lcd y la pregunta de la mayoria era donde corno comprarlos. Yo ya me hice el de 4x20, voy a tratar de armar el grafico. despues les comento.



PD: Me parece que este tipo de temas no deberian cerrar ya que son muy utiles y generalmente hay mucha gente en pelotas, yo llegue a el por un post cerrado automaticamente en 3dgames.com.ar

Moderador

legion

Argentina

entradas: 15652

13:51 28/01/2011

144

Pasa que se  cierran automaticamente,  cuando  nadie  postea,  NO  lo  cerramos  nosotros -  ok un saludo

  http://img6.imageshack.us/img6/3812/pipikuku.th.png  Patres _ Semper  immoti  et  digni -


Moderador

DJ_Rufa

Argentina

entradas: 5191

21:39 28/01/2011

145

Exactamente, como dice legion se cierran automaticamente por inactividad, pero siempre podes abrir un nuevo thread con tus dudas y trataremos de ayudarte!

Midle End Level

JUDAS

entradas: 243

17:29 31/01/2011

146

Tengo claro que se cierran automaticamente. Es una regla del foro, pero como esprese antes ese setting se podria sacar para subforos tecnicos, que por ahi pasa mucho tiempo sin actividad. Solo eso, yo tambien maneje un foro, en cerolag – BF1942 los primeros 2 años de vida.

Nuevo miembro

ZeK005

entradas: 2

13:15 10/05/2012

147

Jajaja despues de muchos años me encuentro con esto publicado y……… ES UN CHOREO TOTAL A MI POST EN TARINGA QUE ME TOMO TIEMPO A ARMAR. Es un descarado, dice que es info de el y que encima dejo lo de los puntos por que los posteo en ambos sitios pero la verdad es que hizo un TERRIBLE copy & paste. Una lastima, aqui les dejo el link para que vean



http://www.taringa.net/posts/i…..inete.html



Como veran en mi perfil tengo muchos modings de PC, todos redactados de la misma manera. Si buscan en google este post les saldra en varios lugares y todos nombrando la fuente.



DEJEN DE CHOREAR

Hardcore Extreme Level

bat2com

Argentina

entradas: 3633

22:48 30/07/2012

148

ZeK005 dijo:

Jajaja despues de muchos años me encuentro con esto publicado y……… ES UN CHOREO TOTAL A MI POST EN TARINGA QUE ME TOMO TIEMPO A ARMAR. Es un descarado, dice que es info de el y que encima dejo lo de los puntos por que los posteo en ambos sitios pero la verdad es que hizo un TERRIBLE copy & paste. Una lastima, aqui les dejo el link para que vean



http://www.taringa.net/posts/i…..inete.html



Como veran en mi perfil tengo muchos modings de PC, todos redactados de la misma manera. Si buscan en google este post les saldra en varios lugares y todos nombrando la fuente.



DEJEN DE CHOREAR


El usuario puso al final del post:

Fuente: algo de mi mismo y de taringa.net , no cito bien la fuente pero nunca dijo que era de su autoria.
